氣動對夾式保溫球閥

發布時間：2009-07-22　瀏覽：次

對夾式氣動保溫球閥采用一體化整體結構，氣動溫球閥具有比一般球閥體積小、重量輕、密封性能俱佳等優點，氣動保溫球閥夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固，具有良好的保溫保冷特性，且通徑與管徑一致，同時又能有效降低管路中介質熱量損失。對夾式氣動保溫球閥主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。

對夾式氣動保溫球閥的氣動執行機構有雙作用式和單作用式(彈簧複位)，齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與內螺紋氣動球閥的同步精度。

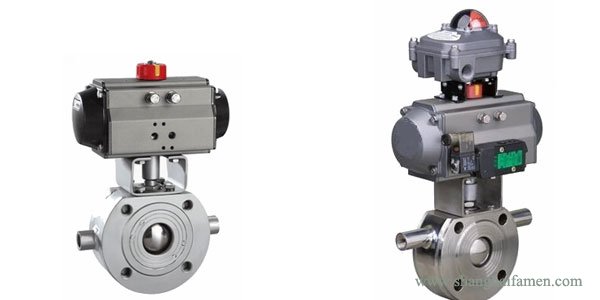

氣動對夾式保溫球閥

對夾式氣動保溫球閥規格標準：

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量係數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式	法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	"O"型球形閥芯
泄露量Q	按GB/T4213-92，小於額定KV0.01% (軟密封：零泄露)
基本誤差	帶定位器：小於全行程的±2%
回差	帶定位器：小於全行程的±2%
可調範圍	250：1								350：1
配置執行機構	GT、AT、ST係列單雙作用氣動執行器
控製方式	開關兩位控製、4～20mA模擬量信號控製

F氣動保溫球閥安裝選型：

執行器型號	GT、AT、ST係列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動保溫球閥尺寸：

公稱通徑	外形尺寸
公稱通徑	d	L	L1	L2	L3	H	H1
15	14	35	140/178	62/75	150	170/176	15
20	19	38	140/178	62/75	160	175/181	20
25	25	42	140/214	62/91	190	180/214	20
32	29	50	164/214	75/91	210	215/243	25
40	38	60	164/246	75/101	230	225/263	30
50	48	70	190/295	91/112	250	248/274	30
65	64	95	210/295	101/112	270	258/284	45
80	76	118	247/395	112/139	300	300/326	50
100	95	140	276/478	127/176	340	315/370	70
125	112/118	175/195	348/562	159/206	360	375/440	80
150	135/150	210/260	378/724	176/228	420	428/500	95

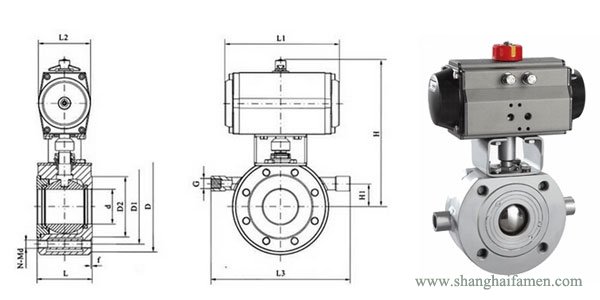

氣動對夾式保溫球閥結構：
氣動對夾式保溫球閥結構圖
