PPL密封耐高溫氣動球閥

發布時間：2009-08-11　瀏覽：次

Q641PPL氣動高溫法蘭球閥中的球體密封圈采用了特殊的加工工藝和耐高溫型PPL材料，Q641PPL耐高溫氣動球閥采用的優質PPL密封圈耐高溫性能明顯強於聚四氟乙烯等材質，直接提高了氣動球閥的耐高溫能力，Q641PPL氣動高溫法蘭球閥的氣動執行器閥杆驅動球體旋轉90°打開，即可使介質順利通過。
Q641PPL氣動高溫法蘭球閥密封性能優良，流量係數大，流阻係數小，結構簡單，使用壽命長，便於維修。配用氣缸式執行機構，球閥分單作用和雙作用兩種型號。產品廣泛應用於化工、石油、輕紡、電力、食品製藥、製冷、造紙行業的係統控製。

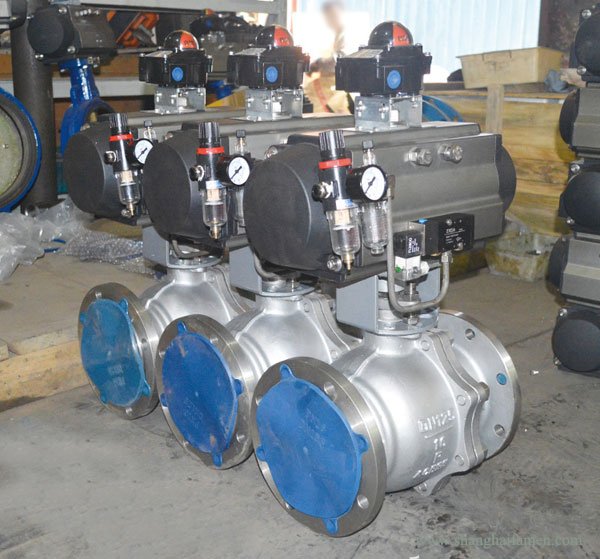

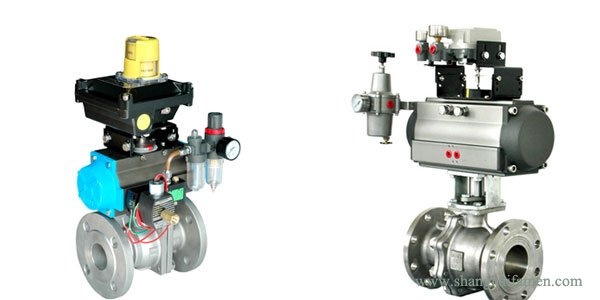

耐高溫氣動球閥

Q641PPL高溫型氣動法蘭球閥型號：
1、閥體材質：鑄鋼WCB
Q641PPL-10C Q641PPL-16C Q641PPL-25C Q641PPL-40C Q641PPL-64C
2、閥體材質：不鏽鋼304
Q641PPL-10P Q641PPL-16P Q641PPL-25P Q641PPL-40P Q641PPL-64P

Q641PPL法蘭連接氣動高溫球閥材質規格：

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不鏽鋼、304、316
2	密封圈	(PPL)對蒞聚苯、溫度≤180℃
3	球	不鏽鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥杆	碳素鋼、鉻不鏽鋼
7	手柄	碳鋼

Q641PPL耐高溫氣動法蘭球閥尺寸：

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
Q641M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

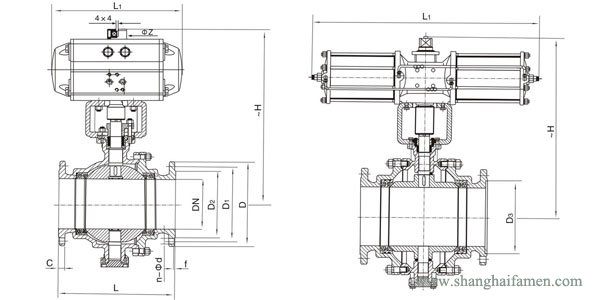

Q641PPL氣動高溫球閥結構：
耐高溫氣動球閥結構圖
