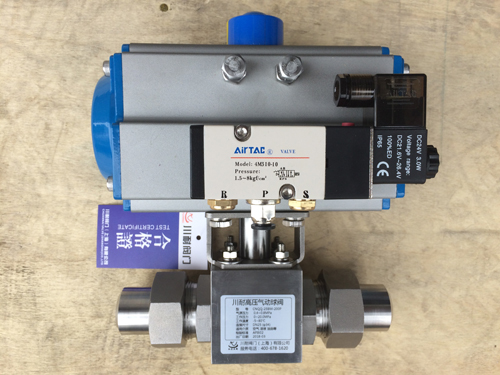

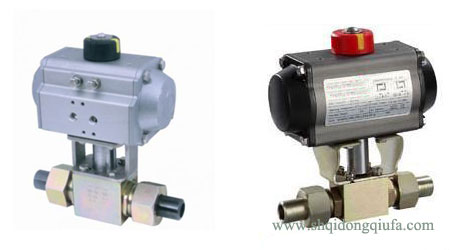

當前位置：首頁 > 產品中心 > 氣動球閥 > 氣動焊接球閥 > 氣動卡套式高壓焊接球閥規格 型號 結構氣動卡套式高壓焊接球閥規格 型號 結構
氣動卡套式高壓焊接球閥按其密封性能分為金屬密封與軟密封。Q661N氣動卡套式高壓焊接球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。
氣動卡套式高壓焊接球閥特別適合於介質是粘稠、含顆粒、纖維性質的場合。氣動高壓焊接球閥廣泛應用於石油、化工、教學設備、輕工、高壓設備、製藥、造紙等工業自動控製係統中，作遠距離集中控製或就地控製。
卡套式高壓氣動焊接球閥規格標準：
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥體形式 | 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) | |||||||||||
| 公稱壓力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用於PN45MPa以內) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 動作範圍 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小於額定KV0.01% | |||||||||||
| 配置執行機構 | GT、AT、AR、AW係列單雙作用氣動執行器 | |||||||||||
| 控製方式 | 開關兩位控製能、4～20mA模擬量信號控製 | |||||||||||
| 執行器型號 | GT、AT、AR、AW係列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 零件名稱 | 材料 | |||
| 閥體、閥蓋 | A105 | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥杆 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||

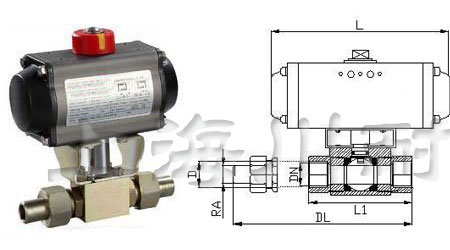

卡套式氣動高壓焊接球閥結構：
