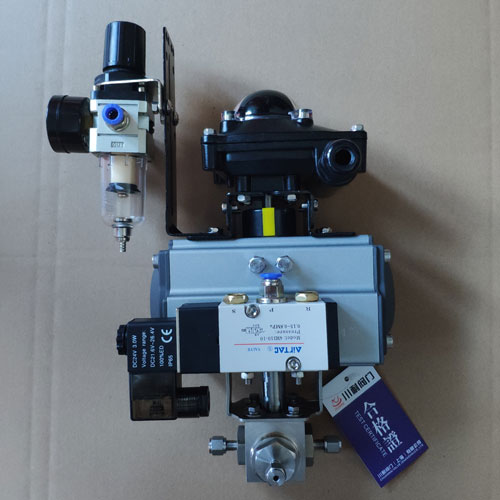

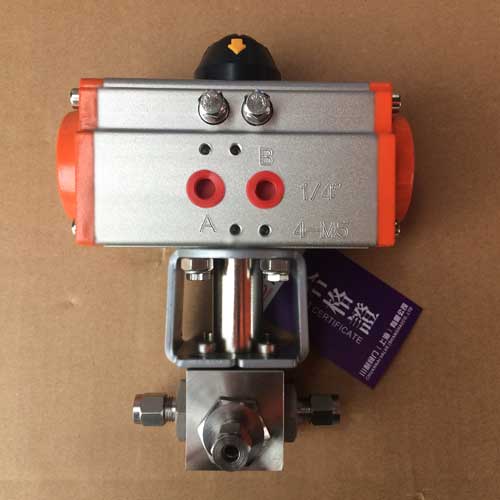

氣動三通卡套球閥
氣動三通卡套球閥采用自鎖緊雙卡環裝置，接管易操作，密封性能優異，氣動三通卡套球閥通過接管位置內側有圓錐麵密封，卡套尾部與螺母底端錐麵相接觸後，在螺母的推動下，卡套的雙卡環在接頭體內錐麵作用下，使卡套擠壓形變並切入管子外徑，構成管件的密封。
氣動三通卡套球閥與鋼管連接時不需要焊接，管路安裝極其方便，有利於防火，防爆和高空作業，耐壓能力高，密封性和反複性良好。
氣動三通卡套球閥規格參數：
1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公稱通徑或口徑：φ3.175~φ50、DN2～50、NPS 1/4 ～2；
3、連接方式：卡套；
4、適用介質：水、油、氣、酸堿溶液、強腐蝕性介質等；
5、製造材料：304﹑316﹑316L、2520等；
6、適用溫度：-196℃～540℃；
7、泄漏等級：VI；
8、驅動方式：氣動；
氣動三通卡套球閥的安裝注意事項：
1、切下合適長度的鋼管，去除端口毛刺。管端麵要與軸線垂直，角度公差不大於0.5度。如果管需要折彎，則管端麵至彎曲部位的直線段長度不能少於三倍螺母的長度。
2、把螺母和卡套套在管上，注意螺母和卡套的方向，不要裝反了。
3、在預裝配接頭體螺紋和卡套上塗上潤滑油，把鋼管插入接頭體，（鋼管一定要插到底）用手旋緊螺母。
4、擰緊螺母直至卡套卡住鋼管，這個轉折點可以通過擰緊力矩的增加感受到（壓力點）。
5、達到壓力點後，再將螺母擰緊1/2圈。
6、將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套前端的空間。卡套可以稍微旋轉，但不能軸向移動。
7、最終安裝，將實際安裝中的接頭體的螺紋塗上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止，接著再擰緊1/2圈安裝完畢。
氣動三通卡套球閥重複安裝說明：
所有的卡套式球閥都可以多次重裝，但要保證氣動球閥零件無損壞且清潔。
1、把鋼管插入接頭體直至卡套貼緊接頭體內錐麵，用手擰緊螺母。
2、用扳手擰緊螺母，直至擰緊力矩急劇增大，再擰緊1/4至1/2圈即可。
