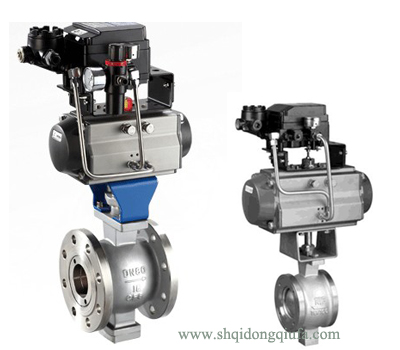

VQ647F氣動V型球閥的閥芯加工製造成V型缺口，具有精確的流量控製曲線和控製功能，VQ647F氣動V型球閥適用於各種控製場合，結構緊湊，體積小，可緊臥安裝等優點。VQ647F氣動V型調節球閥適用於氣體、液體、固態顆粒狀介質的控製。由於閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用於含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控製。
VQ647F氣動V型球閥規格參數：
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量係數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度試驗 | 2.4～9.6MPa | |||||||||||||
| 密封試驗 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
| 配置執行器 | GT、SR、ST、AT、AW係列單雙作用氣動執行器 | |||||||||||||
| 控製方式 | 開關型(開關兩位控製)、調節型(4～20mA控製) | |||||||||||||
VQ647F氣動V型球閥的特點：
（1）氣動V型球閥由氣動V型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控製閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的高效率進行控製工藝狀況的一種閥門。
（2）具有出色的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型氣動球閥可以在廣幅的變化範圍內提供精確的控製。
（3）最大流動容積：由於它的流線型外形以及滿直角回轉控製緣故，使容積的最大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
（4）氣動V型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
（5）最大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，並可避免閥體滲漏。
（6）金屬閥座的優越密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，並具有優越密封性能及超長的使用壽命。在流向上，泄漏量10額定流量係數。
VQ647F V型氣動球閥尺寸規格：
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
| H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 |
| A | 140 | 140 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 |

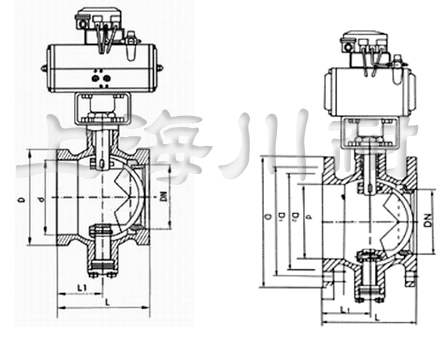

VQ647F氣動V型球閥結構圖：
