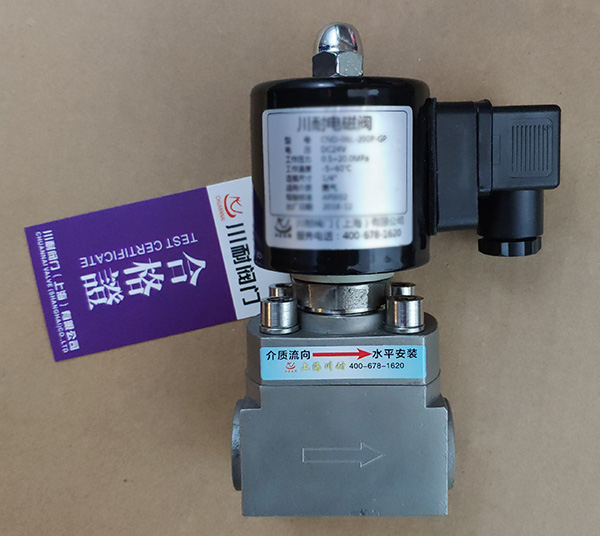

當前位置：首頁 > 產品中心 > 電磁閥 > 高壓電磁閥 > 內螺紋高壓電磁閥內螺紋高壓電磁閥
內螺紋高壓電磁閥性能優點：
閥芯均為不鏽鋼活塞式，活塞環不會被介質中的雜質卡死，動密封性能高、壽命長；活塞與金屬閥腔不產生直接摩擦，閥體安裝向無限製；特製節能線圈，不易燒毀；長時間停止動作重新啟動，動作同樣靈敏；最低啟動工作壓力0.5MPa
內螺紋高壓電磁閥工作原理：
常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。
內螺紋高壓電磁閥技術參數：
公稱通徑 DN1-50mm
原理結構 先導活塞式
壓力範圍 70bar~1000bar
閥體材質 SS304
密封材料 FKM、PTFE、紫銅
環境溫度 -10℃～+60℃
流體溫度 C2組:-20℃～80℃，C3組:-20℃~120℃ C4組:-20℃～180℃
適用流體 氣體、液體（無固體雜質）
流體粘度 ≤22mm2/S
連接方式 內螺紋
安裝方式 水平，線圈向上
防護等級 普通型IP54、防爆型IP65
不鏽鋼防爆內螺紋高壓電磁閥功能選項：
代號 功能名稱 功能說明
K 常開型 通電閥關，斷電閥開
E 防爆型 防爆等級：Ex dⅡCT4/T5
J 配節能模塊 降低線圈溫升和功耗，延長線圈壽命
*國家級防爆監督站檢驗合格
*節能模塊暫時沒有防爆型
內螺紋高壓電磁閥接線標準：
電源電壓 220V 110VAC50/60Hz24V 12VDC
額定功率 通徑≥10mm且≥250bar,DC24為60W
其餘為25W
電壓公差 ±10%
電氣連接 普通型：標準接線盒
防爆型： M16＊1.5，1.5M導線
以上為啟動後平穩工作時功率，防爆型常開常閉功率相同。

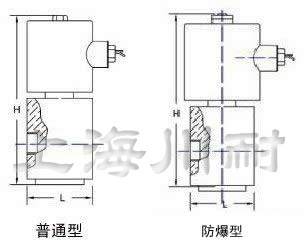

內螺紋高壓電磁閥結構圖：
