當前位置：首頁 > 產品中心 > 電磁閥 > 防爆電磁閥 > 超高壓防爆電磁閥超高壓防爆電磁閥
超高壓防爆電磁閥生產廠家，上海天美传媒在线观看閥門防爆超高壓電磁閥規格型號齊全，結構尺寸標準，超高壓防爆電磁閥生產設計嚴格按照EX係列防爆標準生產、測試，質量穩定可靠，防爆超高壓電磁閥廣受用戶好評和信賴，上海天美传媒在线观看專業生產的超高壓防爆電磁閥廣泛應用於實驗裝備、測試設備、化工、燃氣控製、液壓係統、礦山機械、壓縮機、空分設備、超高壓泵站、清洗設備、機器製造等係統和設備控製上。
超高壓高壓電磁閥型號規格：
公稱通徑 DN1-50mm
原理結構 先導活塞式
壓力範圍 70bar~1000bar
閥體材質 SS304
密封材料 FKM、PTFE、紫銅
環境溫度 -10℃～+60℃
流體溫度 C2組:-20℃～80℃，C3組:-20℃~120℃ C4組:-20℃～180℃
適用流體 氣體、液體（無固體雜質）
流體粘度 ≤22mm2/S
連接方式 內螺紋
安裝方式 水平，線圈向上
防護等級 普通型IP54、防爆型IP65

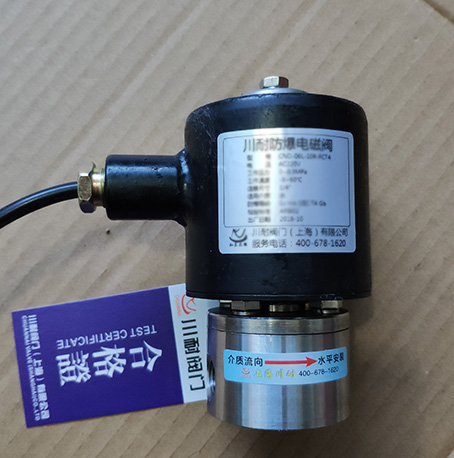

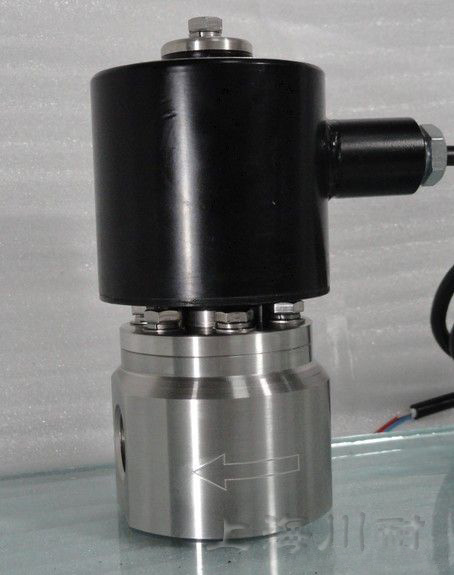

高壓防爆電磁閥
防爆超高壓電磁閥生產標準：
代號 功能名稱 功能說明
K 常開型 通電閥關，斷電閥開
E 防爆型 防爆等級：Ex dⅡCT4/T5
J 配節能模塊 降低線圈溫升和功耗，延長線圈壽命
*國家級防爆監督站檢驗合格
*節能模塊暫時沒有防爆型
防爆型超高壓電磁閥安裝接線規格：
電源電壓 220V 110VAC50/60Hz24V 12VDC
額定功率 通徑≥10mm且≥250bar,DC24為60W；其餘為25W
電壓公差 ±10%
電氣連接 普通型：標準接線盒
防爆型： M16＊1.5，1.5M導線
以上為啟動後平穩工作時功率，防爆型常開常閉功率相同。
超高壓防爆電磁閥技術參數：
| 型號規格 | 接口G | 通徑[mm] | Kv值 | 最小壓差 | 最大工作壓力［bar］ | 外形尺寸[mm] | ||||
| 超高壓 | 超超高壓 | 超高壓 | 超超高壓 | L | H | H1 | ||||
| DN02H | 1/8、1/4 | 2.0 | 0.02 | 5 | 10 | 分7個級別：70、100、150、200、250、300、400bar |
分6個級別：450、500、00、800、900、1000bar |
50 | 115 | 125 |
| DN03H | 1/8、1/4 | 3.0 | 00.08 | 5 | 10 | 60 | 155 | 165 | ||
| DN05H | 1/8、1/4 | 5.0 | 0.16 | 5 | 10 | 60 | 155 | 165 | ||
| DN06H | 1/4、3/8 | 6.0 | 0.32 | 5 | 10 | 62 | 155 | 165 | ||
| DN08H | 1/4、3/8 | 8.0 | 0.54 | 5 | 10 | 62 | 155 | 165 | ||
| DN10H | 3/8、1/2 | 10 | 0.8 | 5 | 10 | 62 | 155 | 165 | ||
| DN15H | 1/2、3/4 | 15 | 1.4 | 5 | 10 | 80 | 180 | 190 | ||
| DN20H | 1/2、3/4 | 20 | 2.8 | 5 | 10 | 90 | 200 | 210 | ||
| DN25H | 3/4、1 | 25 | 5.0 | 5 | 10 | 100 | 225 | 235 | ||
| DN32-50H | 11/4、2 | 32~50 | 10 | 20 | ||||||

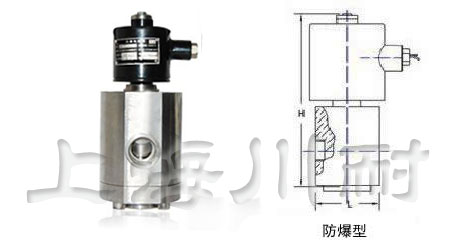

超高壓防爆電磁閥結構圖：
