基本組件

　　*製動架；

　　*相匹配的Ed型電力液壓推動器

應用領域

　　YWZ8係列的電力液壓鼓式製動器廣泛用於起重、運輸、冶金、礦山、港口、碼頭、建築機械等機械驅動裝置的減速或製動。

符合標準

　　YWZ8係列電力液壓鼓式製動器的安裝尺寸和製動力矩參數符合GB/ZQ4388-1997標準，其技術要求符合JB/T6406-2006標準。

產品優勢

　　a)性能安 全可靠，製動平穩，動作頻率高。

　　b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。

　　c)無石棉製動襯墊與製動瓦塊采用卡裝插入式，安 全可靠.更換方便、快捷。

　　d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側製動襯墊浮貼製動輪的現象。

工作原理

　　當通電時，電力液壓推動器發生動作，其推杆快速上升，並通過杠杆作用打開（釋放）製動瓦；

　　當斷電時，電力液壓推動器的推杆在製動彈簧力的作用下，迅速下降，並通過杠杆作用使製動瓦合攏（抱閘）。

使用條件

　　*使用地點的海拔高度符合GB755-2008；

　　*環境溫度: -20℃-50℃；

　　*空氣相對濕度不大於90%；

　　*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；

　　*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

使用說明

　　a)安裝前的檢查：該係列的製動器工作前應進行全 麵檢查，即檢查製動器在運輸或儲存過程中是否損壞或缺件，檢查製動輪表麵是否清潔，如果有油或其他汙垢，應清潔幹淨。

　　b)運行前的檢查：製動器在運行前應全 麵進行檢查，檢查各項調整是否準確無誤，各部分的鎖緊螺母是否鎖緊，推動器的接線是否正確。

　　c) 試運行：通過檢查一切正常後，製動器應在主機上無載試運行數次，讓製動襯墊進行一定的磨合，從而使之與製動輪的貼合良好。

　　d）保養說明：①檢查各鉸接處是否磨損；

　　②製動器的結構運動是否正常，各調節螺母是否鎖緊；

　　③推動器的升起高度是否符合相關規定；

　　④推動器的運行是否正常，液壓油是否足量，有無漏油或滲油現象；

　　⑤銷軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；

　　⑥檢測製動塊是否正常貼合在製動輪上，摩擦麵的狀況是否完好，是否有油膩或髒汙痕跡。

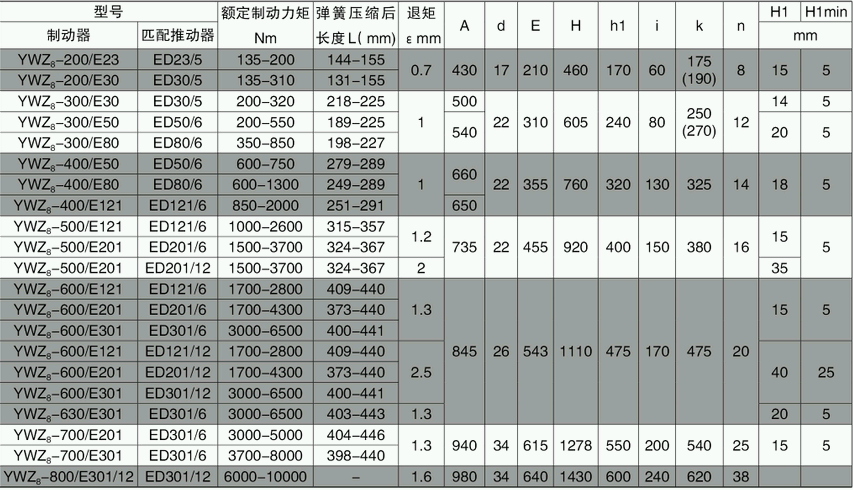

　　當製動襯墊的厚度δ達到δmin數值時（見下表），需要更換新的製動襯墊。

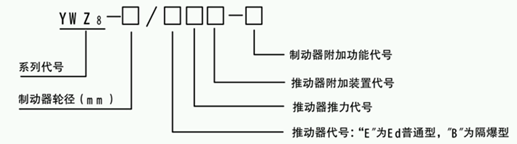

型號意義

　　注：具體型號，結構外形尺寸保留更改的權利。

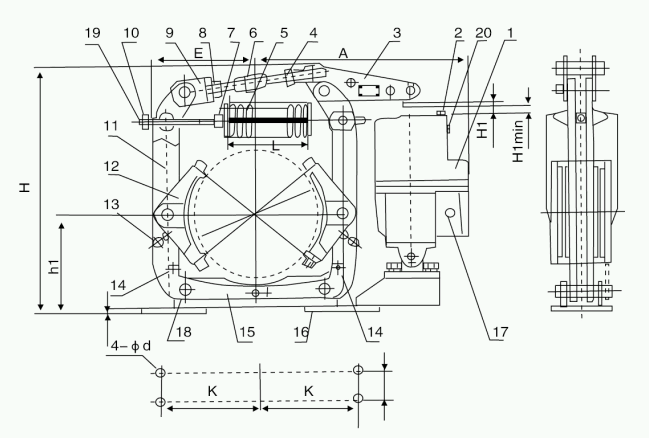

　　1.推動器    2. 注油螺栓     3. 杠杆     4. 緊固螺母      5. 製動彈簧

　　6.拉杆      7. 力矩微調鎖緊螺母         8. 緊固螺母      9. U型塊

　　10.力矩調整螺母    11. 製動臂      12. 製動瓦     13. 製動瓦隨位裝置

　　14.固定銷    15. 退距均等裝置      16. 底座       17. 推動器接線孔

　　18.銷子      19. 彈簧拉杆          20. 溢流螺塞
