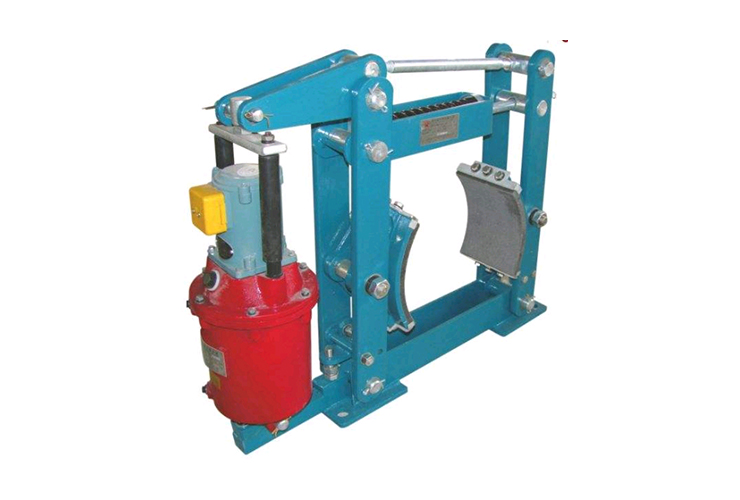

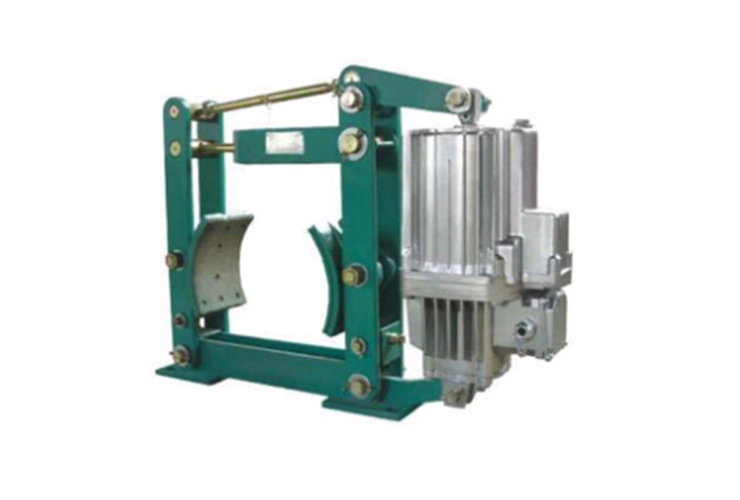

基本組件

　　*製動架；

　　*相匹配的電力液壓推動器

應用領域

　　YWZ4係列的電力液壓鼓式製動器廣泛用於起重、運輸、冶金、礦山、港口、碼頭、建築機械等機械驅動裝置的減速或製動。

符合標準

　　YWZ4係列電力液壓鼓式製動器的安裝尺寸和製動力矩參數符合JB/ZQ4388-1997標準，其技術要求符合JB/T6406-2006標準。

產品優勢

　　a)性能安 全可靠，製動平穩，動作頻率高。

　　b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。

　　c)無石棉製動襯墊與製動瓦塊采用卡裝插入式，安 全可靠.更換方便、快捷。

　　d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側製動襯墊浮貼製動輪的現象。

工作原理

　　當通電時，電力液壓推動器發生動作，其推杆快速上升，並通過杠杆作用打開（釋放）製動瓦；

　　當斷電時，電力液壓推動器的推杆在製動彈簧力的作用下，迅速下降，並通過杠杆作用使製動瓦合攏（抱閘）。

使用條件

　　*環境溫度: -20℃-50℃；

　　*空氣相對濕度不大於90%；

　　*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；

　　*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

使用說明

　　a)安裝前的檢查：該係列的製動器工作前應進行全 麵檢查，即檢查製動器在運輸或儲存過程中是否損壞或缺件，檢查製動輪表麵是否清潔，如果有油或其他汙垢，應清潔幹淨。

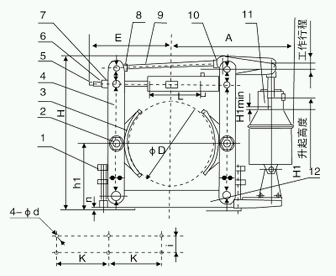

　　1.退距調整螺栓    2. 製動瓦隨位裝置     3. 製動瓦      4. 製動臂

　　5.螺杆            6. 螺母               7. 螺母        8. 螺母

　　9. 拉杆           10. 螺母              11. 推動器     12. 底座

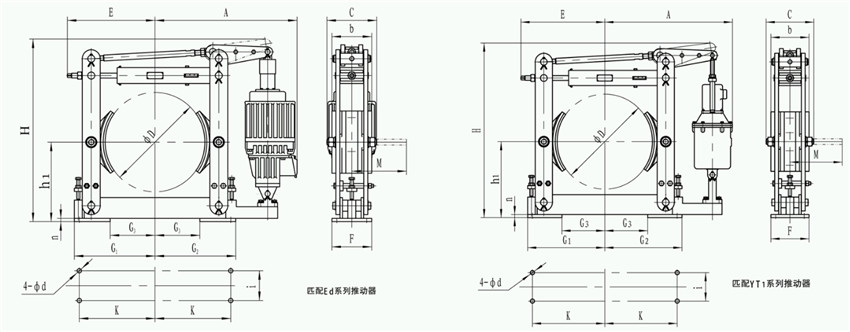

　　b)製動器的安裝：製動器的安裝請參照上圖（機械結構圖）並按下列步驟進行：

　　縱裝：鬆開螺母6、7、8、10，轉動拉杆9，撐開製動臂，再將製動器套裝在製動輪上。

　　橫裝: 1）當製動輪已經安裝在電機與其他機件之間時，鬆開螺母6、7、8、10，轉動拉杆9，並取下螺杆5、拉杆9，然後將製動臂放倒，從側麵裝到製動輪上。

　　把製動器安放在主機底座上後，輕輕地擰上地腳螺栓，旋轉拉杆9，此時瓦塊隨位裝置2中的螺母應保持鬆緊適當，使製動器兩側的製動瓦與製動輪貼合；若貼合不好，繼續旋轉拉杆9。當製動瓦與製動輪的表麵貼合達到狀態時停止旋轉，然後擰緊地腳螺栓。

　　3）在使用時，推動器應加注液壓油。當油液溫度在0℃-45℃時，推薦加入32號液壓油；當油液溫度在0℃-20℃時，加入22號液壓油。

　　c) 製動器的調整：

　　推動器工作行程的調整

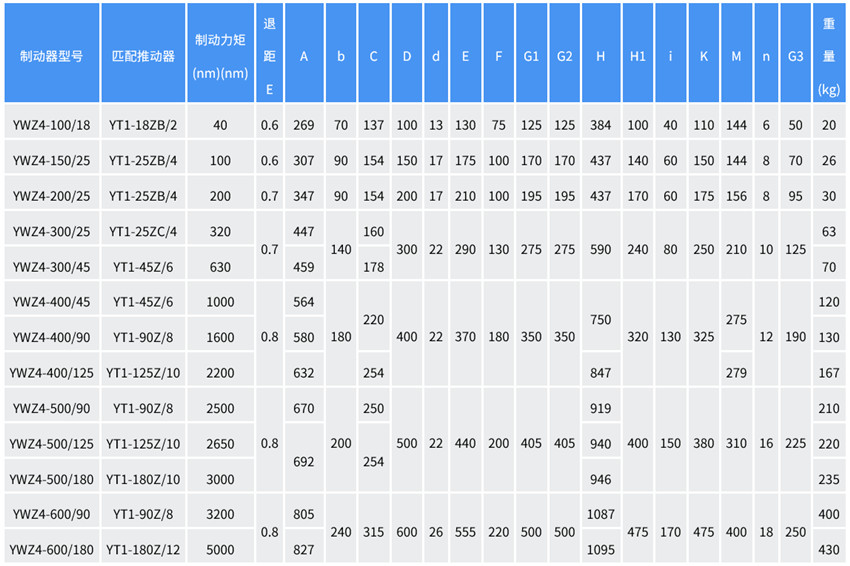

　　首先應將彈簧力釋放到小值，然後再旋轉拉杆9，使製動器處於閉合狀態；繼續旋轉，使推動器的推杆的升起高度H1值符合(下表)規定。

　　隨著製動襯墊的磨損，推動器的工作行程將逐漸增大，H1值逐漸減小。當減小H1min值時（見下表），需及時按照以下方法重新調整，否則製動失效。

　　製動力矩的調整

　　鬆開螺母6，夾住螺杆5的尾部方頭，轉動螺母7，使彈簧安裝長度符合(下圖)所列出的詳細參數要求；當調整好後將螺母6和7擰緊。

　　製動瓦退距的調整

　　當製動瓦打開時，調整螺栓1，使兩邊退距保持一致；該係列的製動器若配套退距均等裝置，在製動器打開時，兩邊退距自動均等，無須調整。

　　製動瓦隨位裝置的調整

　　固定製動瓦的螺母2，並鬆緊適當，使製動瓦與製動輪可以隨位

　　d）保養說明：①檢查各鉸接處是否磨損；

　　②製動器的結構運動是否正常，各調節螺母是否鎖緊；

　　③推動器的升起高度是否符合規定（見上圖）；

　　④推動器的運行是否正常，液壓油是否足量，有無漏油或滲油現象；

　　⑤銷軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；

　　⑥檢測製動塊是否正常貼合在製動輪上，摩擦麵的狀況是否完好，是否有油膩或髒汙痕跡。

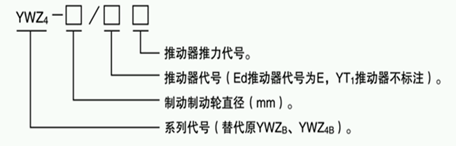

型號意義

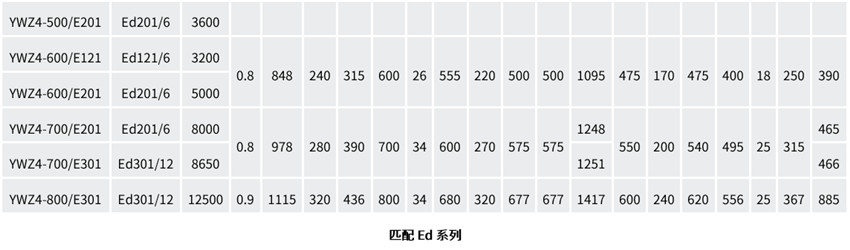

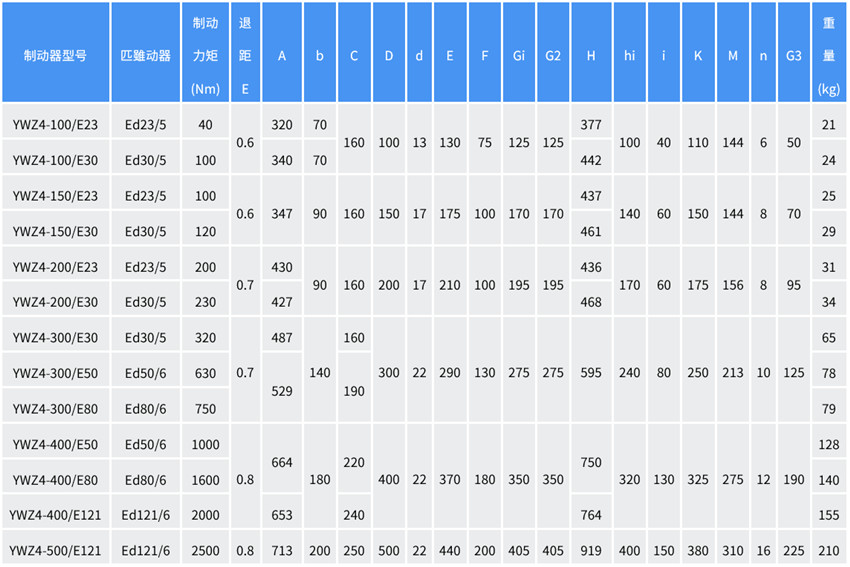

　　注：YWZ4係列的製動器匹配Ed推動器，替代原YWZ4B係列；

　　具體型號、結構、外形尺寸保留更改的權利；

　　產品如有改進，不另行通知。

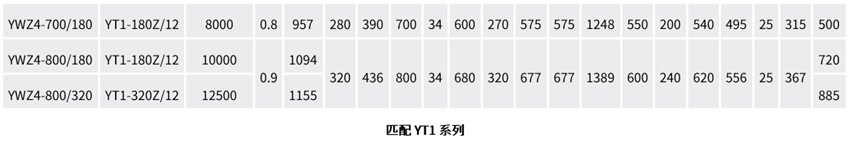

　　注：YWZ4係列的製動器匹配YT1推動器，替代原YWZB；

　　具體型號、結構、外形尺寸保留更改的權利；

　　產品如有改進，不另行通知。
